ГЭТ 187-2016

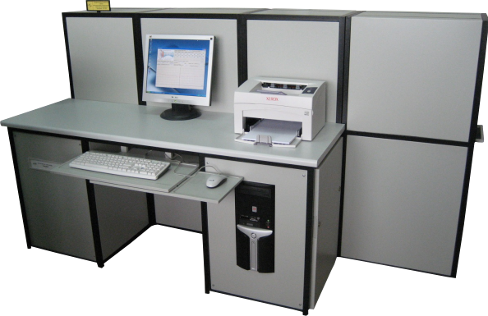

Рисунок 1 - Комплекс СИ для воспроизведения и передачи размера единицы энергии импульсного лазерного излучения

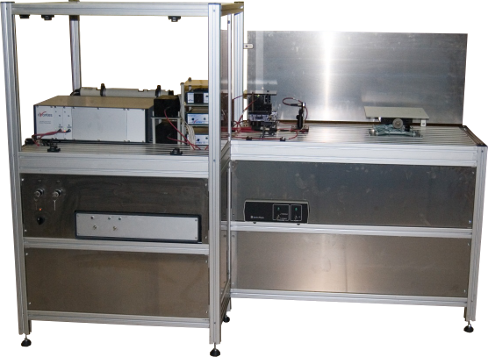

Рисунок 2 - Комплекс СИ для воспроизведения и передачи размера единицы распределения плотности энергии импульсного лазерного излучения
Рисунок 3 - Комплекс СИ для воспроизведения и передачи размера единицы длительности импульса лазерного излучения
Рисунок 4 - Комплекс СИ для воспроизведения и передачи размера единицы длины волны лазерного излучения

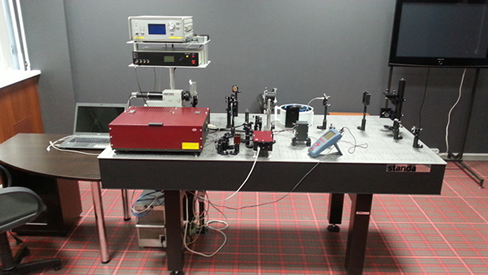

Рисунок 5 - Комплекс технических средств для воспроизведения, хранения и передачи единицы длительности импульса лазерного излучения в диапазоне от 5·10-11 до 1·10-9 с
|
Государственный первичный специальный эталон единиц энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения (ГПЭ) воспроизводит, хранит и передает единицы рабочим эталонам.
Государственный первичный специальный эталон единиц энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения (ГПЭ) воспроизводит, хранит и передает единицы соответствующим рабочим эталонам. В его состав входят комплексы СИ для воспроизведения и передачи единиц энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения. Помимо этого, комплексы СИ, входящие в состав ГПЭ, работают практически полностью в автоматическом режиме и имеют широкие функциональные возможности, в частности, имеют возможность проведения калибровки по оптической и электрической энергии в любой точке внутри динамического диапазона и наращивания спектрального диапазона за счет агрегатирования конструкции собственно эталона и лазерных модулей.
Области применения:
- медицина,
- промышленные лазеры,
- атомная промышленность,
- экология,
- вычислительная и бытовая техника,
- космические навигационные технологии,
- связь,
- наука.
Состав эталона:
- комплекс СИ для воспроизведения и передачи единицы энергии импульсного лазерного излучения (рис. 1);
- комплекс СИ для воспроизведения и передачи единицы распределения плотности энергии импульсного лазерного излучения (рис. 2);
- комплекс СИ для воспроизведения и передачи единицы длительности импульса лазерного излучения (рис. 3);
- комплекс СИ для воспроизведения и передачи единицы длины волны лазерного излучения (рис. 4);
- комплекс технических средств для воспроизведения, хранения и передачи единицы длительности импульса лазерного излучения в диапазоне от 5·10-11 до 1·10-9 с (рис. 5).
Информационно измерительный комплекс обеспечивает:
- высокую точность воспроизведения и передачи единицы;
- защиту обслуживающего персонала от излучения импульсных лазеров 4-ой группы опасности;
- оптимальные условия для работы ЭПИП;
- автоматизацию процесса измерений и управления;
- современную архитектонику и эргономику;
- агрегатирование, обеспечивающее удобную смену лазеров и перестроение оптических схем.
Контактные данные
|
|
| Технические характеристики |
| |
| Комплекс СИ для воспроизведения и передачи размера единицы энергии импульсного лазерного излучения |
| Энергия импульса, Q, Дж |
1∙10-2 ÷ 5∙10-1
|
| Длина волны, λ0,мкм |
0,532; 1,064; 1,570
|
| Длительность импульса, τн, с |
10-9 ÷ 1
|
| Среднее квадратическое отклонение, SQ |
≤ 2∙10-3
|
| Неисключенная систематическая погрешность, ΘQ |
≤ 2∙10-3
|
| Стандартная неопределенность, Uc (Q) |
≤ 5∙10-3
|
| Комплекс СИ для воспроизведения и передачи размера единицы распределения плотности энергии импульсного лазерного излучения |
| Распределение плотности энергии, H(x,y), Дж/см2 |
1∙10-4 ÷ 1∙10-2
|
| Длина волны, λ0,мкм |
0,4÷1,1
|
| Среднее квадратическое отклонение, SH(x,y) |
≤ 4∙10-3
|
| Неисключенная систематическая погрешность, ΘH(x,y) |
≤ 4∙10-3
|
| Стандартная неопределенность, Uc (H) |
≤ 1,2∙10-2
|
| Комплекс СИ для воспроизведения и передачи размера единицы длительности импульса лазерного излучения |
| Энергия импульса, Q, Дж |
10-6 ÷ 10-1
|
| Длина волны, λ0,мкм |
0,4 ÷ 1,1
|
| Длительность импульса, τн, с |
1·10-9 ÷ 1·10-6
|
| Среднее квадратическое отклонение, Sτн |
≤ 0,7∙10-3
|
| Неисключенная систематическая погрешность, Θτн |
≤ 1∙10-3
|
| Стандартная неопределенность, Uc (τ) |
≤ 2∙10-3
|
| Комплекс СИ для воспроизведения и передачи размера единицы длины волны лазерного излучения |
| Энергия импульса, Q, Дж |
10-4 ÷ 10-1
|
| Длина волны, λ0,мкм |
0,3 ÷ 1,1
|
| Мощность, P, Вт |
10-4 ÷ 10-1
|
| Среднее квадратическое отклонение, Sλ |
≤ 5∙10-6
|
| Неисключенная систематическая погрешность, Θλ |
≤ 2∙10-6
|
| Стандартная неопределенность, Uc (λ) |
≤ 5∙10-6
|
| Комплекс технических средств для воспроизведения, хранения и передачи единицы длительности импульса лазерного излучения в диапазоне от 5·10-11 до 1·10-9 с |
| Энергия импульса, Q, Дж |
10-10 ÷ 10-6
|
| Длина волны, λ0,мкм |
0,4 ÷ 0,8
|
| Длительность импульса, Тн, с |
5·10-11 ÷ 1·10-9
|
| Среднее квадратическое отклонение, Sтн |
≤ 2∙10-2
|
| Неисключенная систематическая погрешность, ΘТн |
≤ 3∙10-2
|
| Стандартная неопределенность, Uc (Т) |
≤ 3∙10-2
|
|
|
