| Эталонный комплекс в области денситометрии и сенситометрии |
|
|
|
| ФГУП «ВНИИ Оптико-Физических Измерений обеспечивает поставку по заказам, обучение персонала работе с установкой, первичную и периодическую поверки, гарантийное и послегарантийное обслуживание. |
|
| Описание |
|

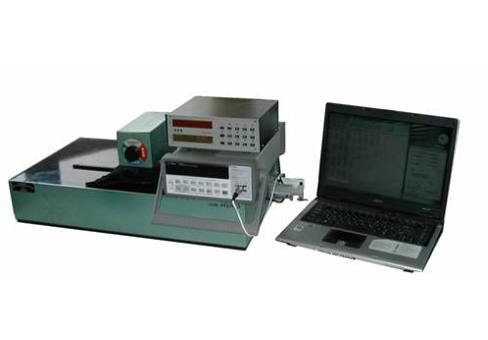

Установка денситометрическая УД-1М
|
Установка УД-1М предназначена для измерения визуальной и зональных плотностей нейтральных и цветных образцов в проходящем свете.
Контактные данные
|
|
| Метрологические характеристики |
|
| Диапазон измерений оптической плотности, Б |
0,00 - 6,00
|
|
Пределы допускаемых значений погрешности измерений: Диффузная визуальная и зональные оптические плотности
Визуальные, Б
Зональные, Б |
0,006 - 0,015
0,01 - 0,03
|
|
| Эффективная зональная оптическая плотность, Б |
0,003 - 0,02
|
|
|
|
|
|

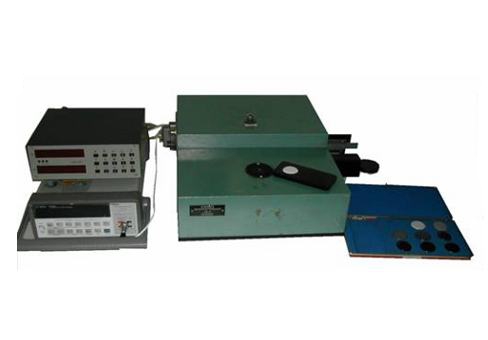

Установка денситометрическая УД-2М
|
Установка УД-2М предназначена для измерения оптической плотности в отраженном свете образцов отражения, предназначенных для поверки рабочих денситометров.
Контактные данные
|
|
| Метрологические характеристики |
|
| Диапазон измерений оптической плотности, Б |
0,00 - 2,50
|
|
Пределы допускаемых значений погрешности измерений: Диффузная визуальная и зональные оптические плотности
Визуальные, Б
Зональные, Б |
0,010 - 0,020
0,015 - 0,030
|
|
|
|
|
|

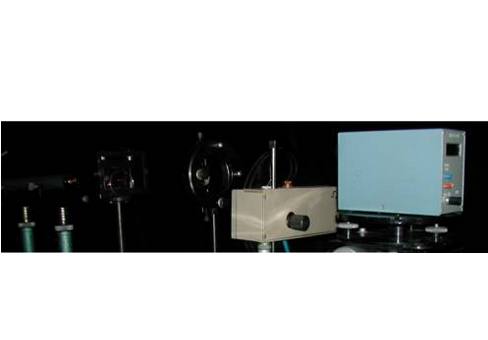

Установка для испытаний и поверки лазерных дозиметров УИП-ЛД
|
Установка УИП-ЛД предназначена для передачи единицы средней мощности (Вт) и облученности (Вт/см2) от непрерывного лазерного излучения с длинами волн 0,63 мкм и 10,6 мкм, а также энергии (Дж) и энергетической экспозиции (Дж/ см2) от непрерывного лазерного излучения с длиной волны 0,63 мкм в плоскости входного зрачка испытуемого (поверяемого) лазерного дозиметра.
Контактные данные
|
|
| Метрологические характеристики |
|
| Диапазоны воспроизведения единицы измерения облученности от непрерывного лазерного излучения с длиной волны 0,63 мкм в плоскости входного зрачка лазерного дозиметра, Вт/cм2 |
10-7÷10-2
|
|
| Диапазоны воспроизведения единицы измерения энергетической экспозиции от импульсного лазерного излучения с длиной волны 0,63 мкм в плоскости входного зрачка лазерного дозиметра, Дж/cм2 |
10-9÷10-4
|
|
Пределы основной относительной погрешности передачи единицы измерения облученности от непрерывного лазерного излучения с длиной волны 0,63 мкм в плоскости входного зрачка лазерного дозиметра, %:
в поддиапазоне 10-7 ÷ 10-5 Вт / см2
в поддиапазоне 10-5 ÷ 10-3 Вт / см2
в поддиапазоне 10-3 ÷ 10-1 Вт / см2 |
±12
±10
±8
|
|
Пределы основной относительной погрешности передачи единицы измерения энергетической экспозиции от импульсного лазерного излучения с длиной волны 0,63 мкм в плоскости входного зрачка лазерного дозиметра, %:
в поддиапазоне 10-9 ÷ 10-7 Вт / см2
в поддиапазоне 10-7 ÷ 10-5 Вт / см2
в поддиапазоне 10-5 ÷ 10-4 Вт / см2 |
±12
±14
±15
|
|
| Диапазон длительностей импульсов излучения, с |
4×10-3÷10-1
|
|
|
|
|
|
Комплекс установок высшей точности для обеспечения единства измерений характеристик фотоматериалов:
Установка высшей точности для воспроизведения единиц освещенности, эффективного времени экспонирования и цветовой температуры УВТ 17-А-83
|
|
| Метрологические характеристики |
|
| Диапазон воспроизводимых значений освещенности, лк |
10-1÷105
|
|
| Диапазон воспроизводимых значений эффективного времени экспонирования, с |
0,01-100
|
|
| Диапазон воспроизводимых значений цветовой температуры, К |
2000-6500
|
|
Пределы допускаемой относительной случайной составляющей погрешности воспроизводимых значений:
освещенности
эффективного времени экспонирования
цветовой температуры |
0,5 %
0,1 %
0,2 %
|
|
Пределы допускаемой относительной неисключенной систематической составляющей погрешности воспроизводимых значений:
освещенности
эффективного времени экспонирования
цветовой температуры |
1,5 %
0,3 %
2,3 %
|
|
|
|
|
|
Установка высшей точности для воспроизведения единицы диффузной оптической плотности материалов в отраженном и проходящем свете УВТ 18-А-84
|
|
| Метрологические характеристики |
|
| УВТ ДП |
|
| Диапазон воспроизводимых значений оптической плотности, Б |
0,00 - 6,00
|
|
| Пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности, Б |
0,001-0,01
|
|
| Пределы допускаемой неисключенной систематической составляющей погрешности воспроизводимых значений плотности, Б |
0,004-0,016
|
|
| УВТ ДО |
|
| Диапазон воспроизводимых значений оптической плотности, Б |
0,00 - 2,50
|
|
| Пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности, Б |
0,001-0,005
|
|
| Пределы допускаемой неисключенной систематической составляющей погрешности воспроизводимых значений плотности, Б |
0,004-0,015
|
|
|
|
|
|
Установка высшей точности для воспроизведения единицы оптической плотности материалов в проходящем свете УВТ 86-А-94
|
|
| Метрологические характеристики |
|
| Диапазон воспроизводимых значений оптической плотности, Б |
0,00 - 6,00
|
|
| Пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности, Б |
0,001-0,003
|
|
| Пределы допускаемой неисключенной систематической составляющей погрешности воспроизводимых значений плотности, Б |
0,003-0,005
|
|
|
|
|
|
Установка высшей точности для воспроизведения единицы разрешающей способности фотоматериалов УВТ 30-А-85
|
|
| Метрологические характеристики |
|
| Диапазон измерений разрешающей способности |
16-2200 мм-1, с шагом 10%
|
|
| Погрешность определения частоты штрихов в группе на изображении, не более |
3,0 %
|
|
|
|
|
